梯形螺杆螺纹加工的结构设计你了解吗

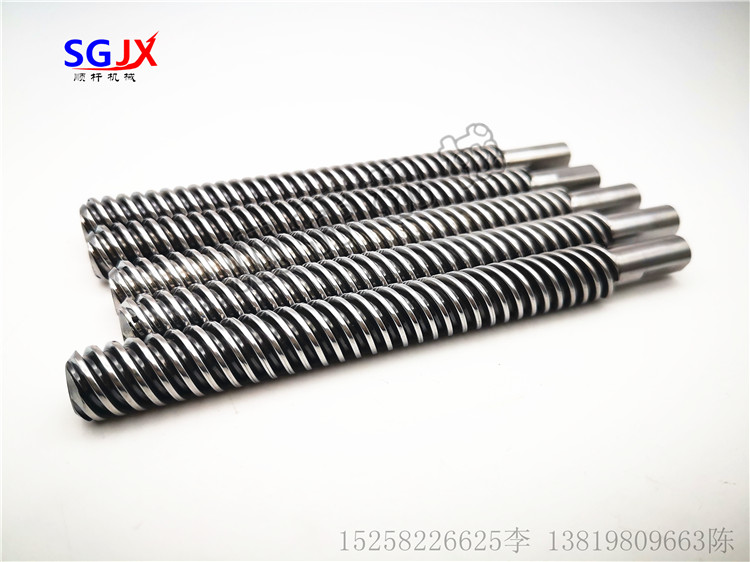

精密梯形丝杆加工梯形螺纹加工结构设计：车床改造设备，工件旋转，刀盘和滚花刀台移动。拆下车床刀架部分，在滑板上安装铣头和自制后续刀架，将滚花刀安装在后续刀架上，后续刀架放在铣刀盘前面。梯形丝杆螺母受力工件左侧用卡盘夹紧，右端去除尾座，安装长空心管支架，可夹紧长原材料（相当于铣削长度的两倍以上），切断铣削部分，减少端材料消耗。特殊设计时，由光杆推动螺杆在螺母中旋转，弹簧夹头安装在钢丝杆左侧，工件向左旋转进刀，光杆和钢丝杆均采用空心管加工(减少端部材料消耗)。由于中间悬空很长，可以选择用协助支架担起。

滚花刀的夹装设备。滚花刀设备的两种设计方法相同，但支架与机床的连接部分不同。在支撑架上加工一个孔，在加工位置对面水平埋孔轴铣槽和埋孔：槽宽与滚筒夹宽度相同，深度与刀柄高度相同。在槽接口附近，整个槽的根部垂直铣削一个狭窄的槽，便于滚花挤压的小铁销流出，避免滚花轮堵塞和卡住。用快换盖板轻轻按压滚花刀，用带梅花遥杆的螺杆夹住滚花筒。园钢经导套后滚花，然后高速铣削，两道工序一次完成。采用工具钢调质加工而成，其上铣一开口，长度与支架端面平整。导套定位销孔，安装螺丝与支架配合，确保张口正对槽中心线。

梯形丝螺纹加工注意事项：梯形丝杆材料选择必须为常规园林钢，否则工件表面容易产生鳞片刺，铣刀容易损坏和开裂，滚花刀损耗快；在加工和安装过程中，滚花刀必须更容易在凹槽中移动，而不会造成太大的间隙。如果间隙过大，滚刀轮在工作时会倾斜，滚出的图案不均匀，容易损坏；螺母应尽可能关闭所有滚花刀，以防止切割和杂物飞溅；工作时，不要润湿制冷滚花刀，以免损坏接近的硬质合金刀片；首先启动车床，旋转工件，然后拧紧螺杆，避免静摩擦过大和工件偏离；采用制造优良的滚花刀，减少换刀频率：及时拆卸，快速更换盖板，清洁刀槽。
